鸣志驱动器TSM11Q-3RM与USB-422/485通讯模块接线

2021-03-11 14:27 坦途自动化
146

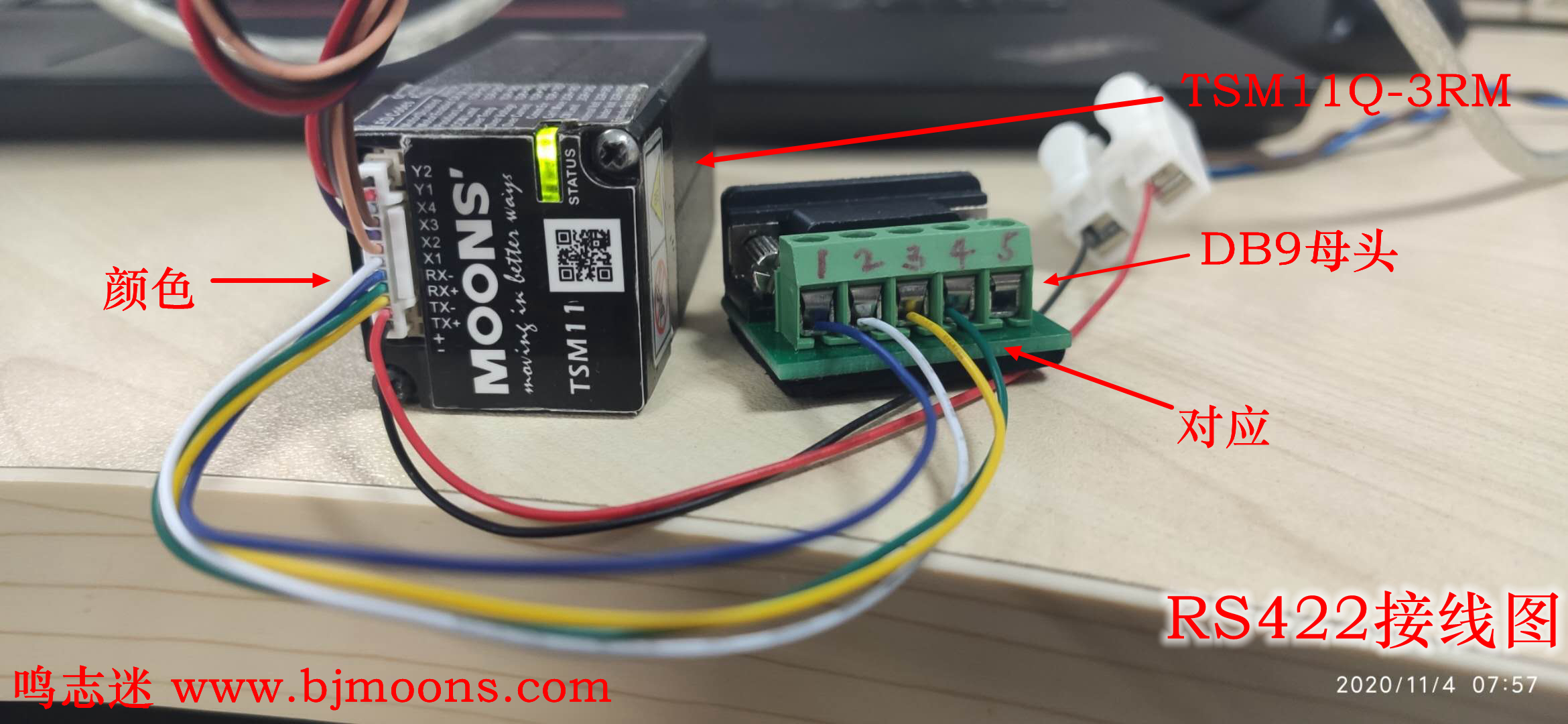

RS422示意图（USB转串口一定要支持RS422）：

线序驱动器串口模块
1TX+3脚
2TX-4脚
3RX+1脚
4RX-2脚


RS485示意图（USB转串口一定要支持RS485）：

线序驱动器串口模块
1TX+1脚
2TX-2脚
3RX+1脚
4RX-2脚


用途：

1、与配置软件通信

2、串口助手调试通讯
